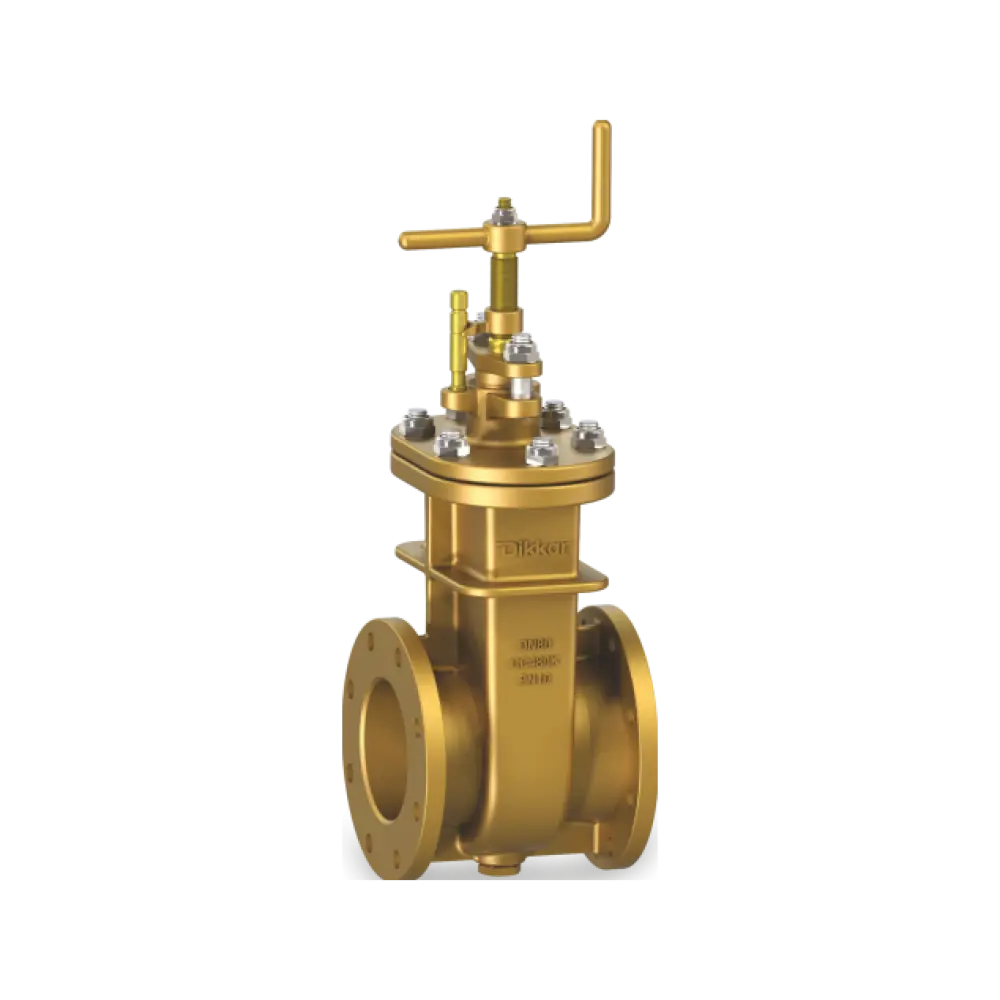

Задвижки Dikkan из бронзы VG с бронзовым клином и седлом, на номинальное давление PN10. Плоские фланцы в соответствии с VG 85011-3, индикатор положения. Применение: пресная вода, морская вода
Характеристики
Вид
с невыдвижным штоком
Производитель
dikkan
Род
задвижка
Вид
с невыдвижным штоком
Производитель
dikkan
Род
задвижка
Тип
фланцевая
OkxnxOd (мм)
202x12x11
Вес (кг)
30,2
На рисунке размер h1 макс. (мм)
477
OkxnxOd (мм)
202x12x11 мм
Вес (кг)
30,2 кг
На рисунке размер h1 макс. (мм)
477 мм
На рисунке размер h2 max. (мм)
525 мм
На рисунке размер h3 max. (мм)
146 мм
На рисунке размер L (мм)
190 мм
На рисунке размер OD (мм )
226 мм
На рисунке размер Od2 (мм)
200 мм
Размер фланца, мм
vg 85011-3
Клин
бронза фосфористая (cc480k | cusn10-c)
Материал крышки
бронза фосфористая (cc480k | cusn10-c)
Материал диска
бронза фосфористая
Клин
бронза фосфористая (cc480k | cusn10-c)
Материал крышки
бронза фосфористая (cc480k | cusn10-c)
Материал диска
бронза фосфористая
Материал корпуса
бронза
Материал прокладки
без асбеста
Материал сальниковой набивки
ptfe
Материал седла
бронза
Материал шпилек и гаек
сталь нержавеющая (aisi316 | a4)
Материал штока
бронза (cusn8)
Состав материала корпуса
бронза фосфористая (cc480k | cusn10-c)
Диаметр номинальный (DN/Ду)
150
Макс.WP (bar)
10
Монтажный размер
vg 85060-1
Диаметр номинальный (DN/Ду)
150 мм
Макс.WP (bar)
10
Монтажный размер
vg 85060-1
Опции
рукоятка с цилиндрической ручкой, рукоятка с конической ручкой, маховик
