Под заказ
Артикул
ИНМР.01-008.DN15PN16
ID товара
1013112
Описание
Клапаны двустороннего действия, PN 16 чугун GG-25 внутренние детали нержавеющая сталь размер по фланцам в соответствии DIN 3202/EN 558 F1 фланцы в соответствии с DIN PN 10/16 допустимое рабочее давление и температура в соовтетствии с DIN 2401
Характеристики
Вес (кг)

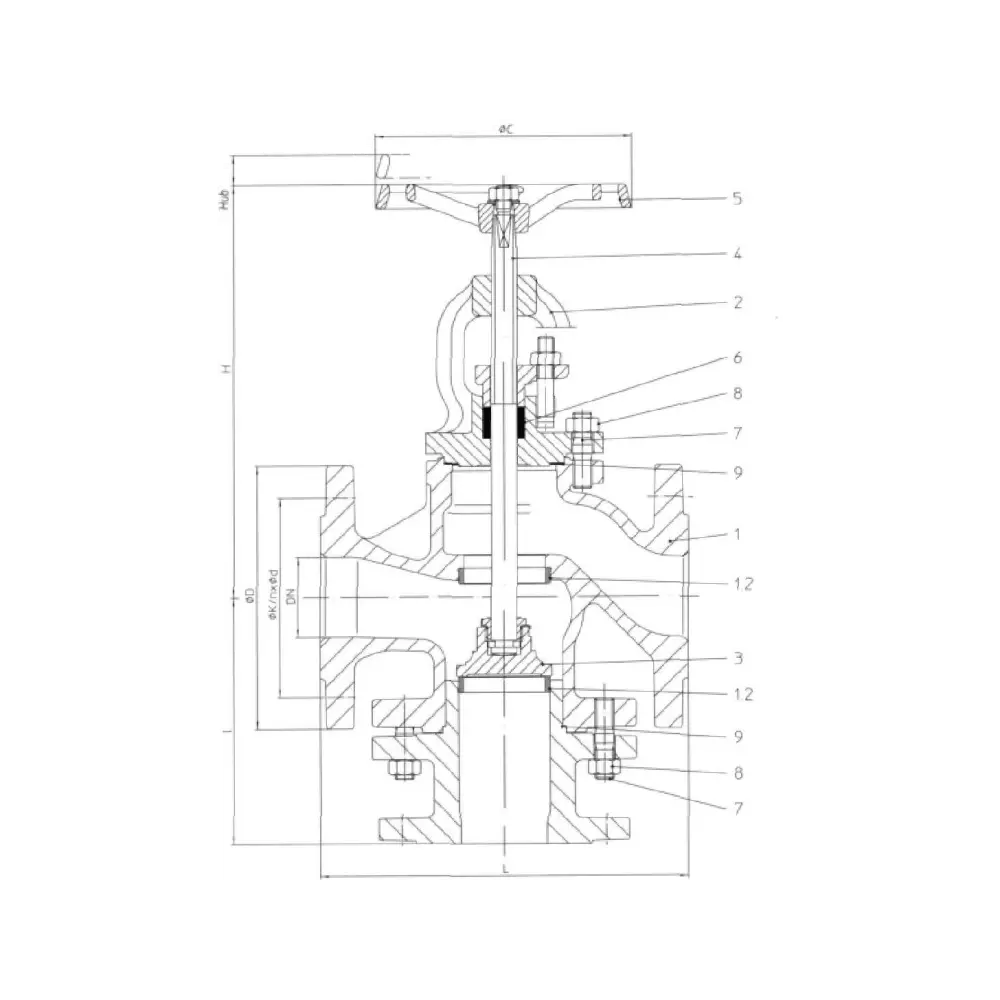

6.5На рисунке размер 0C (мм)
140На рисунке размер D (мм)
95Вес (кг)
6.5 кгНа рисунке размер 0C (мм)
140 ммНа рисунке размер D (мм)
95 ммНа рисунке размер H (мм)
207 ммНа рисунке размер Hub (мм)
30 ммНа рисунке размер L (мм)
130 ммНа рисунке элемент l (мм)
120 мм
Материал крышки
чугун серый (gg25 | 0.6025)Материал диска
сталь нержавеющая 1.4021Материал корпуса
чугун серый (gg25 | 0.6025)Материал крышки
чугун серый (gg25 | 0.6025)Материал диска
сталь нержавеющая 1.4021Материал корпуса
чугун серый (gg25 | 0.6025)Материал седла
сталь нержавеющая 1.4021Материал штока
сталь нержавеющая 1.4021
PCD - межцентровой диаметр крепежных отверстий (мм)
65Диаметр номинальный (DN/Ду)
15Фланцевые крепежные отверстия
4x14PCD - межцентровой диаметр крепежных отверстий (мм)
65 ммДиаметр номинальный (DN/Ду)
15 ммФланцевые крепежные отверстия
4x14
Давление номинальное (PN/Ру)
16Давление номинальное (PN/Ру)
16 кг/см2
