Под заказ
Артикул
ИНМР.01-008.DN150PN16
ID товара
1013122
Описание
Клапаны двустороннего действия, PN 16 чугун GG-25 внутренние детали нержавеющая сталь размер по фланцам в соответствии DIN 3202/EN 558 F1 фланцы в соответствии с DIN PN 10/16 допустимое рабочее давление и температура в соовтетствии с DIN 2401
Характеристики
Вес (кг)

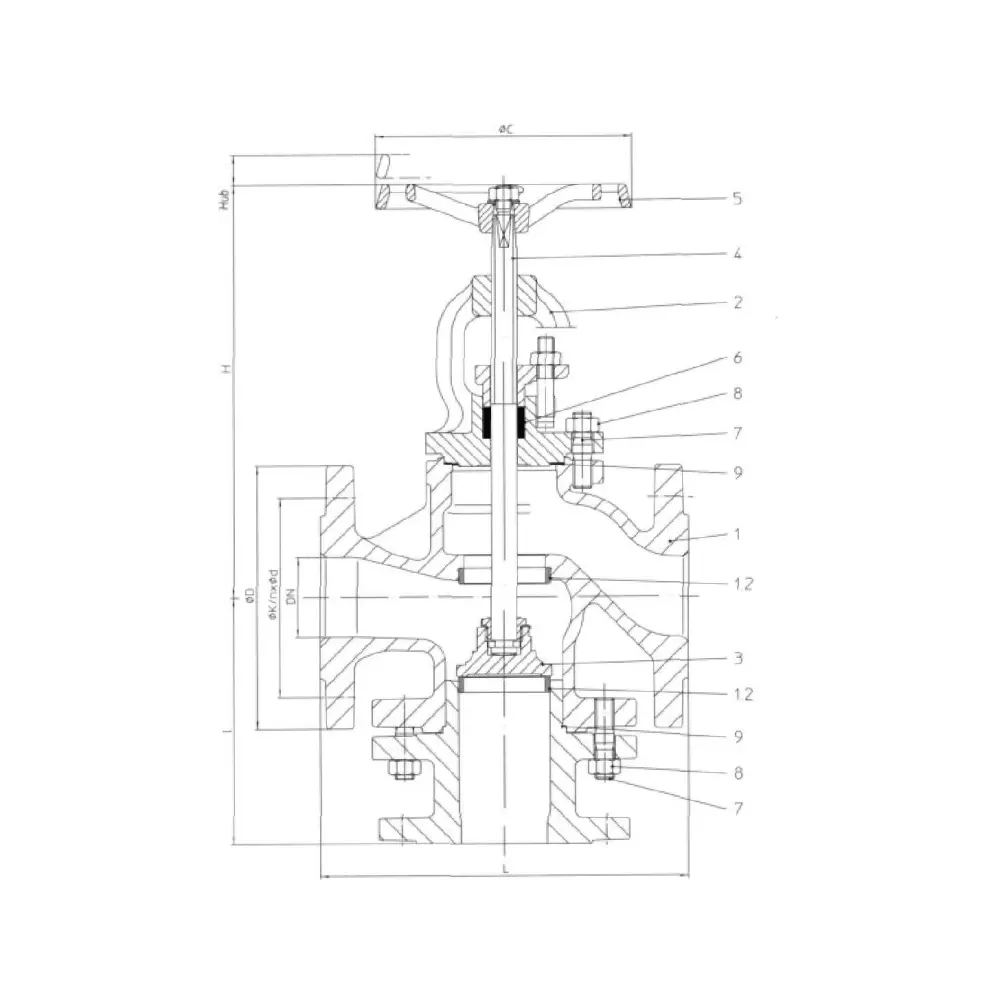

125На рисунке размер 0C (мм)
520На рисунке размер D (мм)
285Вес (кг)
125 кгНа рисунке размер 0C (мм)
520 ммНа рисунке размер D (мм)
285 ммНа рисунке размер H (мм)
530 ммНа рисунке размер Hub (мм)
75 ммНа рисунке размер L (мм)
480 ммНа рисунке элемент l (мм)
300 мм
Материал крышки
чугун серый (gg25 | 0.6025)Материал диска
сталь нержавеющая 1.4021Материал корпуса
чугун серый (gg25 | 0.6025)Материал крышки
чугун серый (gg25 | 0.6025)Материал диска
сталь нержавеющая 1.4021Материал корпуса
чугун серый (gg25 | 0.6025)Материал седла
сталь нержавеющая 1.4021Материал штока
сталь нержавеющая 1.4021
PCD - межцентровой диаметр крепежных отверстий (мм)
240Диаметр номинальный (DN/Ду)
150Фланцевые крепежные отверстия
8x22PCD - межцентровой диаметр крепежных отверстий (мм)
240 ммДиаметр номинальный (DN/Ду)
150 ммФланцевые крепежные отверстия
8x22
Давление номинальное (PN/Ру)
16Давление номинальное (PN/Ру)
16 кг/см2
